產品介紹

一、顎式破碎機(顎破)的用途
PE、PEX系列顎式破碎機為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。

PE系列用于粗破，PEX系列用于中、細破。

二、顎式破碎機工作原理
PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。

該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；

當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。 t顎式破碎機動圖

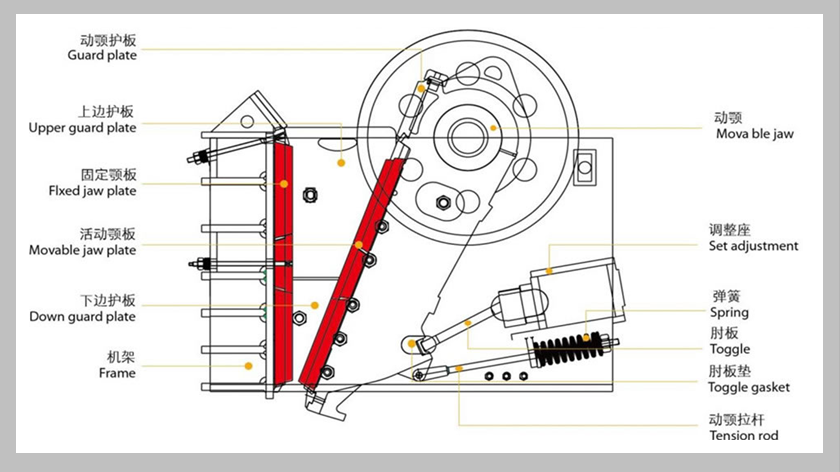

鄂式破碎機結構1

三、顎式破碎機性能特點
1.結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大；
2.破碎腔深而且無死區，提高了進料能力與產量；
3.其破碎比大，產品粒度均勻；
4.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；
5.潤滑系統安全可靠，部件更換方便，保養工作量小；
6.結構簡單，工作可靠，運營費用低；
7.設備節能：單機節能15%～30%，系統節能一倍以上；
8.排料口調整范圍大，可滿足不同用戶的要求；
9.噪音低，粉塵少。

四、顎式破碎機結構特點
采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。主要適用破碎大、中、小型石塊和相應的物體。

五、顎式破碎機技術參數

型號規格	進料口尺寸( ㎜ )	大給料粒度 ( ㎜ )	排料口調整范圍 ( ㎜ )	處理能力（m3/h）	電機功率（Kw）	重量
PE-250×400	250×400	210	20-60	3-13	15	2.8
PE-400×600	400×600	340	40-100	10-35	30	6.5
PE-500×750	500×750	425	50-100	25-60	55	10.6
PE-600×900	600×900	500	65-180	30-85	55-75	15.5
PE-750×1060	750×1060	630	80-180	72-150	90-110	28
PE-800×1060	800×1060	680	100-200	85-143	90-110	30
PE-870×1060	870×1060	750	170-270	145-235	90-110	30.5
PE-900×1060	900×1060	780	200-290	170-250	90-110	31
PE-900×1200	900×1200	780	95-255	100-240	110-132	49
PE-1000×1200	1000×1200	850	195-280	190-275	110-132	51
PE-1200×1500	1200×1500	1020	150-300	250-500	160	100.9
PEX-150×750	150×750	120	18-48	5-16	15	3.5
PEX-250×750	250×750	210	25-60	8-22	22	4.9
PEX-250×1000	250×1000	210	25-60	10-32	30-37	6.5
PEX-250×1200	250×1200	210	25-60	13-38	37	7.7
PEX-300×1300	300×1300	250	20-90	10-65	75	11

注意：該機在使用前應檢查各部位緊固件，特別是潤滑部位和各部螺栓，各潤滑部位必須保持有足夠的油，將松動的螺栓加以緊固，然后清理破碎腔內的余物，再開機生產，在正常工作中注意下料均勻，不得一次下足，多時不添，過多會造成機械堵塞。動鄂板、靜鄂板、兩邊護板、頂板為易損件，注意維護。
